溫度降低時反滲透膜的運行與維護

反滲透系統制取純水有個特點：反滲透膜的實際產水量受溫度的影響變化較大。大多數實驗室超純水機或反滲透純水設備產水量是按反滲透膜在25℃進水溫度下的標準產水量來標注的。溫度變低，水的粘度增加，水的擴散性減弱，產水量也隨著溫度下降而降低。

在同一壓力下，溫度下降一攝氏度，產水量可減小3~4％。

一、低溫條件下反滲透膜元件的保存方法

為了防止在存儲期間膜表面生物的生長和在后續操作中性能的降低，膜元件必須被保存在特制的溶液中。

1、新膜元件

（1） 膜元件通水后必須一直保持在濕潤狀態。即使是在為了確認同一包裝的數量而需暫時打開時，也必須是在不損壞塑料袋的狀態下進行，此狀態應保存到使用時為止；

（2）膜元件較好保存在5~10℃的低溫下。在溫度超過10℃的環境中保存時要選擇通風良好的場所，并且避免陽光直射，保存溫度不要超過35℃；

（3）膜元件如果發生凍結就會發生物理破損，所以要采取保溫措施，不要使之凍結；

（4）堆放膜元件時，包裝箱不要超過5層，并要確保紙箱保持干燥。

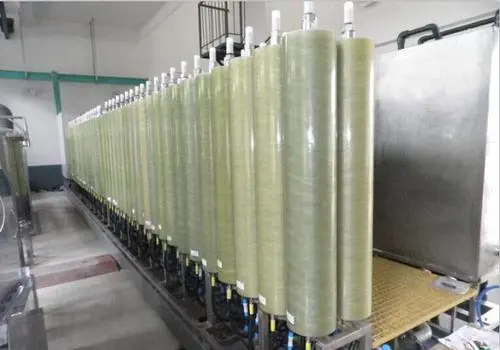

膜元件

2、使用過的膜元件

（1）膜元件必須一直保持在陰暗的場所，保存溫度不要超過35℃，并且要避免陽光直射；

（2）溫度在0℃以下時會有凍結的風險，所以要采取防凍結措施；

（3）為了防止膜元件在短期儲藏、運輸以及系統待機時微生物的滋長，需要用純水或反滲透產水配制濃度500~1,000ppm、pH3~6的亞硫酸氫鈉（食品級）保護液浸泡元件。

（4）將膜元件放在保存溶液中浸泡大約1小時后，將膜元件從溶液中取出，并包裝在氧隔離袋中，將袋子密封并貼上標簽，標明包裝日期；

（5）需要保存的膜元件進行重新包裝之后，保存條件與新的膜元件的一致；

（6）保存液的濃度及pH都要保持在上述范圍，需定期檢查，如果可能發生偏離上述范圍時，要再次調制保存液；

（7）無論在何種情況下進行保存時，都不能使膜處于干燥狀態。

（8）另外也可以采用濃度（質量百分比濃度）為0.2~0.3%甲醛溶液作為保存溶液。甲醛是比亞硫酸氫鈉更強的微生物殺傷劑，并且成分中不含有氧。

二、反滲透系統停機維護

1、保存時需要考慮的事項

（1）關機之后，使用處理過的反滲透供給水、軟化水或者產品水沖洗系統；

（2）為了維持系統的性能，膜元件必須一直保持濕潤狀態；

（3）為了防止細菌在壓力容器中的滋生，要進行消毒處理；

（4）如果膜元件被污染，就可能出現系統故障，所以在保存之前要行化學清洗，這樣可以從膜元件上去除污垢，將細菌的生長限制在較小的可能性；

（5）在壓力容器中保存時允許的溫度和pH值范圍如下：溫度范圍：0~35℃，pH值范圍：3-7。

（6）保存液采用酸性的亞硫酸氫鈉（SBS）溶液。配制保存液的水中必須保證不能含有殘留的游離氯或者其它氧化劑。

反滲透膜

2、短期保存（小于48小時）

如果反滲透系統停機時間長于一天但短于兩天時，采取以下措施對系統進行保存：

（1）以RO進水沖洗系統，同時排去系統內的空氣；

（2）當壓力容器內灌滿水時，關閉進水和濃水閥門。

每十二小時重復上述步驟。

3、長期保存（大于48小時）

反滲透設備停機時間若大于48小時，可以采取以下程序進行系統的保存：

（1）在所有的保存之前，系統需要清洗，清除所有沉積在膜表面的污染物和污垢在長期系統停機之前，使用建議的標準清洗程序。在成功完成清洗和消毒之后，要盡可能快的進行保存，距離較近一次的清洗/消毒時間間隔較大為12小時。

（2）保存通過使用清洗系統的500-1,000ppm亞硫酸氫鈉溶液的循環來完成。通過這種方式，膜元件將在保存溶液中濕潤。采用這種方式在整個系統中循環溶液，在二次循環完成以后（大約1個小時）就可以使剩余空氣量降低到較小。確保在保存期間系統中不含有空氣進行密封，并且氣密性好。

（3）關閉供給端和鹽水端所有的閥。亞硫酸氫鈉溶液與外界空氣（氧氣）的任何接觸都將導致亞硫酸氫鈉被氧化成硫酸鹽，而且pH值會持續下降。在所有的亞硫酸氫鹽被消耗掉以后，剩余的氧氣將不會被吸收，那么生物的狀態就會變得不穩定。

（4）被保存的反滲透系統的pH值需要定期調節（至少一個月一次）以保證溶液的pH值不會低于3。如果發現保存溶液的pH值低于3，那么必須更換保存溶液。保存溶液必須每個月更換一次。

（5）在停機期間，存儲溫度不要超過35℃，但不要低于0℃，以防結凍。

（6）也可采用質量百分比濃度為0.2-0.3%的甲醛溶液代替亞硫酸氫鈉作為保存溶液。甲醛是比亞硫酸氫鈉更強的微生物殺傷劑，并且組成中不含有氧。

注意：由于甲醛具有毒性，所以使用甲醛時，要注意甲醛使用的安全規定；膜元件在用甲醛溶液進行保存以前，必須在正常條件使用至少24小時，否則可能會導致產水流量大大降低。
